Construção de estruturas de aço
, Construção de estruturas de aço da SGS
, Fábrica de oficinas de estruturas de aço pré-fabricadas
Fábrica de estruturas de aço pré-fabricadas
Nome do projeto: Nova fábrica de duas peças
Número de andares, altura e área do edifício: o primeiro andar acima do solo neste projeto; A altura total dos edifícios acima do solo é de 10,650 m,
O primeiro andar tem uma altura de 10,50m; A área do edifício é de 20790,31 metros quadrados.
Forma da estrutura arquitetônica: adoção de estrutura de aço leve, estrutura de estrutura parcial e vida útil de projeto da estrutura principal
Limitado a 50 anos; o nível de segurança estrutural é de nível 2, a intensidade sísmica da fortificação é de 7 graus e o agrupamento sísmico de projeto é:
O terceiro grupo é concebido com uma aceleração básica de 0,10 g.
Classificação de resistência ao fogo: a parte acima do solo tem uma classificação de resistência ao fogo de nível dois.
As paredes não suportadoras da estrutura de aço são feitas de chapas planas de aço composto de poliuretano, e as vigas de fundação das paredes exteriores da fábrica são elevadas para a elevação
Abaixo de 1,2 m, é uma parede de blocos de concreto de 200 de espessura com azulejos cinzentos na parede exterior.
A parede é composta por um painel composto de 100 mm de lã de vidro e uma placa de aço com perfil de uma única camada.
O painel externo do painel de parede é feito de alumínio 0,7mm espessura zinc revestido folha de aço perfilada e o painel interno é feito de alumínio 0,5mm espessura zinc revestido folha de aço perfilada
O painel interno da parede é feito de uma chapa de aço de perfil branco e leiteiro de 0,5 mm, que é instalada no lado interno da carcaça.
Tejo 2: Tejo de chapa de perfis metálicos
1.0.6 espessa HV-470 tipo 360 graus fechadura oculta camada externa de alumínio zinco prensada chapa de aço de cor (a superfície exterior do telhado é branca como o leite)
Cor)
2.100 espessura rosa estruturas de aço ultra-finos de lã de vidro especial de feltro com folha de alumínio (densidade total não inferior a
16 kg/m3, condutividade térmica não superior a 0,037 w/mk)
3. Telas de aço galvanizadas a quente
4.0Chapa de aço galvanizado de cor interna (com uma superfície branca-latteira)
Parede exterior 3: Parede exterior de chapa de aço de cor, usada para paredes exteriores de estruturas de aço com mais de 1,2 metros
1.0Folha de aço revestida por zinco de alumínio de espessura de 0,7 mm
2.100 espessura rosa estruturas de aço ultra-finos de lã de vidro especial de feltro com folha de alumínio (densidade total não inferior a
16 kg/m3, condutividade térmica não superior a 0,037 w/mk)
3. Telas de aço galvanizadas a quente
4.0Folha de aço de perfil revestida de alumínio e zinco de espessura de 0,5 mm (a superfície do painel interior é branca como o leite)
| Ponto |
Especificações |
| Estrutura principal de aço |
Coluna |
Q235, Q355 Aço de secção H virado ou soldado |
| Feixe |
Q235, Q355 Aço de secção H virado ou soldado |
| Quadro secundário |
Purlin |
Q235 C e Z galvanizados |
| Aparelho de apoio ao joelho |
Q235 Aço angular |
| Rod de ligação |
Q235 Tubo circular de aço |
| Cadeia |
Q235 Barra redonda |
| Apoio vertical e horizontal |
Q235 Aço angular, barra redonda ou tubo de aço |
| Sistema de manutenção |
Painel de telhado |
Painel de sandwich de EPS / Painel de sandwich de fibra de vidro / |
| Painel Sandwich de lã de rocha / Painel Sandwich de PU / Chapa de aço |
| Painel de parede |
Painel de sanduíche / chapa de aço ondulado |
| Acessórios |
Janela |
Janela de liga de alumínio / Janela de PVC / Janela de painel sandwich |
| Portão |
Porta de painel de sanduíche / porta de metal rolante / porta pessoal |
| Pedaço de chuva |
PUC |
| Carga ativa no telhado |
Em 120 kg/m2 (panel de aço colorido cercado) |
| Grau de resistência ao vento |
12o grau |
| Resistência a terremotos |
8 Graus |
| Utilização da estrutura |
Até 50 anos |
| Opções de acabamento |
Uma vasta gama de cores e texturas disponíveis |
| Opções de pintura |
Pintura de Alkyd, duas pinturas primárias, duas pinturas finais |
| (tintas cinzentas, vermelhas, brancas, epóxi-zinco, etc.) ou galvanizadas. |
Após a colocação ser concluída, encontrar as regras para os parafusos de âncora.
Encontre as regras: É necessário que todos os parafusos de âncora estão alinhados em posição, e depois de colocar a coluna de aço, deve ser em linha reta
A soldagem dos parafusos de fixação deve ser firmemente ligada, assegurando simultaneamente o eixo e a elevação.A parte inferior do parafuso e a parte inferior do parafuso deve ser cruzado soldado firmemente com o reforço principal- Agitar os parafusos para inspecção após a conclusão da solda.
Instalação de vigas de plataforma e colunas de aço
Quando se elevam colunas de aço, as porcas de fundação devem ser niveladas com antecedência.Depois que as colunas de aço estão basicamente no lugarA porca da âncora deve ser apertada.
Elevação das vigas de aço após a montagem: Após a conclusão da construção das hastes/suportes das colunas de aço, as vigas de aço serão levantadas.
Os pinos do telhado são divididos e os parafusos são instalados.
Instalar painéis de telhado
Instalação de painéis de parede interna: os painéis são paralelos às colunas de aço, devendo ser prestada atenção para que as juntas entre os dois painéis não sejam muito grandes.As unhas de auto-toque devem ser retas, a prancha deve ser plana e reta, e o espaçamento entre os pregos de auto-toque deve ser consistente

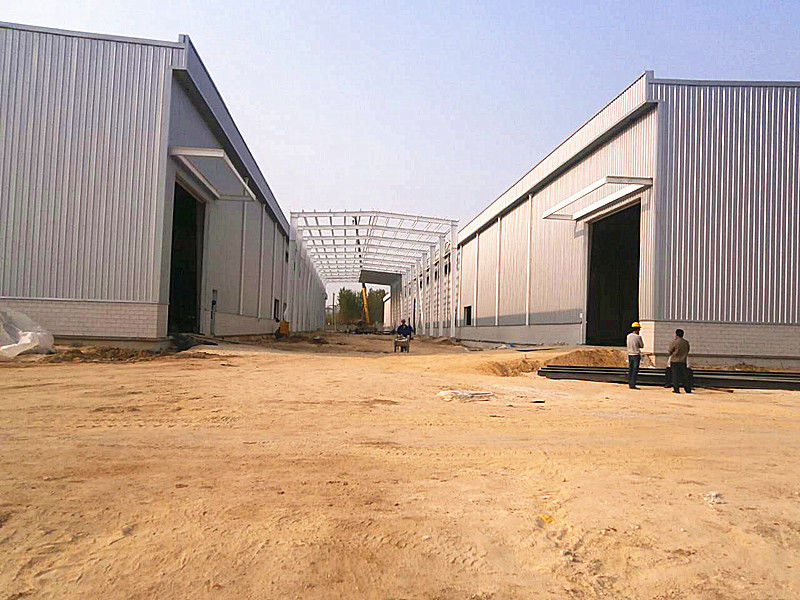

Fotos acabadas:
